Projekt „Ventilator smart machen/reparieren“

[Ami]

Hallo zusammen,

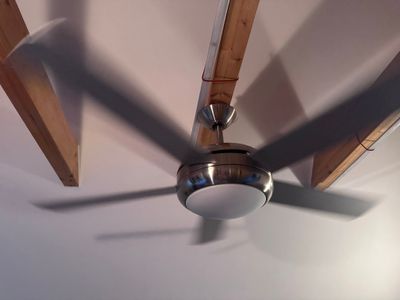

ausgerechnet bei knapp 40• Außentemperatur geht bei uns der gut 15 Jahre alte Aireryder -Deckenventilator kaputt. Erst dachte ich leere Batterie der Fernbedienung, dann an lose Antenne beim Empfängermodul. Aber weder Batterie ersetzen noch Antenne nachlöten hat geholfen.

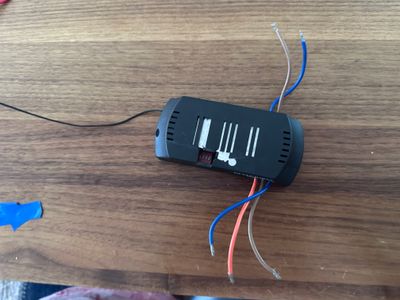

Bei der Analyse der Steuerung war dann festzustellen, dass ein elektrischer Defekt die Ursache sein musste.

Da es sich um einen AC-Motor handelte und der Ventilator schon an einem Zwischenstecker hing, war es naheliegend, L und N direkt zu verbinden und per Zwischenstecker ein- und auszuschalten.

Und es funktionierte.

Um auch wieder die Geschwindigkeit regeln zu können, wollte ich nun statt das Gerät direkt an den Zwischenstecker zu hängen, den smarten Dimmer dazwischen bauen.

Leider hat das nicht wirklich gut geklappt - der Motor gab immer unangenehme Brummgeräusche von sich, egal ob Phasenanschmitt oder Phasenabschnitt, ob mit wenig % oder mit 100%. Also dem Dimmer wieder ausgebaut. Da ich aber noch eine Licht-Rolladensteuerung rumliegen hatte und der Ventilator auch noch ein zuschaltbares Licht hat, habe ich diese eingebaut.

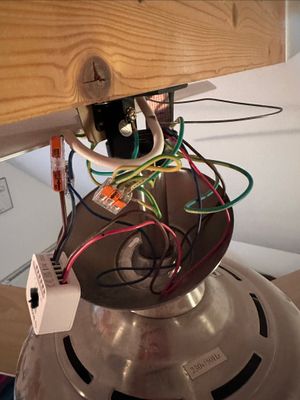

L und N waren vorhanden, das N vom Ventilator per 3er Wago ebenfalls an N und   Phase für Ventilatormotor bzw. Licht an Q1 und Q2. Schalteingang S1/S2 sind unbelegt.

Jetzt noch einen Tür-Femsterkontakt ans Bett geklebt und mit 4 Automationen lassen sich nun mit Tastendruck bequem Licht an-und ausschalten sowie der Ventilator ein- und ausschalten.

Zum Glück kommt ein befreundeter Elektriker aus der Nachbarschaft auch sonntags kurz vorbei, um alles abzunehmen, bevor die Abdeckung wieder verbaut ist und heute Nacht bekommt man wenigstens ein wenig die Luft ausgetauscht.

 

[Maurice]

Wäre interessant, was die defekte Steuerung anders macht als der Dimmer. Phasenanschnitt (nicht -abschnitt!) sollte bei solchen Motoren grundsätzlich funktionieren, wobei Brummen in der Tat auftreten kann. Das müsste dann aber auch bei der defekten Steuerung der Fall gewesen sein

Oder war das vielleicht gar keine stufenlose Steuerung, sondern nur so ein Umschalter mit ein paar festen Geschwindigkeitsstufen?

[Ami]

die Fernbedienung hatte nur 3 Stufen an Gebläsegeschwindigkeit.

[Maurice]

Alles klar, dann ist das wahrscheinlich eine einfache Kondensatorschaltung. Ganz anderes Funktionsprinzip. Für die niedrigeren Geschwindigkeiten werden dabei einfach Kondensatoren mit unterschiedlichen Werten in Reihe vor den Ausgang geschaltet. Das ließe sich auch mit 2x Lichtsteuerung II nachbilden. Die Kondensatoren aus der alten Steuerung könntest Du dazu wiederverwenden.

[Christopher]

Auf welcher Stufe läuft er jetzt mit der Licht-/Rollladensteuerung II - Lichtsteuerung ? Auf der höchsten?

[Ami]

ja, die höchste - die Kondensatoren reduzieren die Geschwindigkeit.

Habe aber gestern erfahren, dass es noch Ersatz für die 15 Jahre alte Steuerung gibt und ich hoffentlich am Wochenende wieder zurückbauen kann.

Qualität zahlt sich halt aus.
