Verständnis des Smart Home Relais

Schlitten
Junior Homie

Hallo zusammen,



ich würde gerne einen Aktor (Kugelventil) der zwischen 9-24V (egal ob AC oder DC) arbeitet einbinden bzw. steuern. Wie kann ich das mit dem Relais bewerkstelligen?



Wenn ich das Relais mit dem Aktor so verbinde wie auf diesem Anschlussplan bekomme ich garkein Strom/Spannung (S1 ist frei da kein Schalter benötigt):


Wenn ich es so anschließe wie auf der Homepage beschrieben grille ich mir meinen Aktor weil 230V durchgeschaltet werden:


Was verstehe ich falsch bzw. wie bekomme ich das Kugelventil mit dem Relais geschalten?



Vielen Dank!

6 ANTWORTEN 6

Maurice
CEO of the Homies

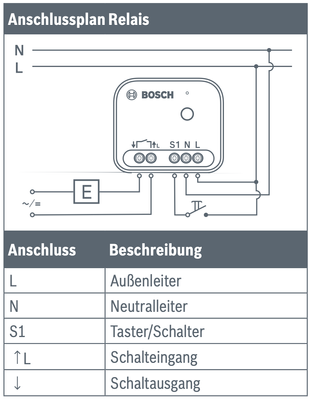

Du benötigst zusätzlich noch eine Spannungsversorgung (Netzteil). Das schließt Du wie im ersten Bild zu sehen unten links an (~/= steht für Wechsel- / Gleichspannung).

Privater Endanwender, kein Bosch-Mitarbeiter.
SHC I mit 49 Geräten, 98 Automationen, OnePlus 7T mit Android 12 / Portege Z20t-B mit Android 13
☝ gerne mitmachen! Info SHC Generation, Smartphone und Betriebssystem hilft häufig bei der Lösung von Problemen. Einfach im Profil bei "Persönliche Informationen" in der "Signatur" eintragen.

STdesign
CEO of the Homies

... denn der Lastkontakt vom Relais ist potentialfrei. Hat also keine interne, vorgegebene Spannungsversorgung.

Seit 11.2019 privater Endanwender; von Bosch Smart Home benannter Poweruser;
SHC I mit 73 Geräten, 142 Automationen, 41 Zuständen
Google Pixel 4a mit Android 13 / Lenovo Tab M10 (3rd Gen.) mit Android 12

☝ gerne mitmachen! Info SHC Generation, Smartphone und Betriebssystem hilft häufig bei der Lösung von Problemen. Einfach im Profil bei "Persönliche Informationen" in der "Signatur" eintragen ✍️.

Angebot999
Junior Homie

Liegt an dem Taster-Kontakt 230V/AC an ?
Wenn ja, kann ich den Kontakt für eine DC gesteuerte Garagentor-Steuerung nicht verwenden.



Wie lassen sich die potentialfreien Kontakte ( pot.freier Kontakt ) in der Bosch-App

parametrieren.
Kann ich dort Schaltimpulszeiten einstellen oder funktioniert die Schalt-Impuls-Parametrierung

nur

via Taster-Kontakt ?

ist aus der Beschreibung nicht ersichtlich - daher die Nachfrage

-

mfg

Vielen Dank

Der Relaiskontakt (Schließer) ist potentialfrei und hat daher zwei Anschlüsse.

Der Taster-Eingang (S1) ist dagegen nicht potentialfrei. Ein Taster oder Schalter muss immer zwischen L (230V) und S1 angeschlossen werden. Das ist aber grundsätzlich optional, S1 kann auch unbenutzt bleiben.

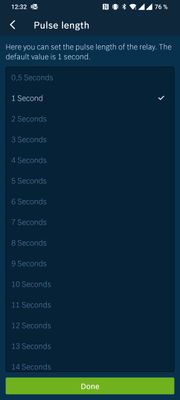

Die Parametrierung erfolgt ausschließlich via App. Dort lässt sich auch die Impulsdauer einstellen (max. 20 Sekunden).




Privater Endanwender, kein Bosch-Mitarbeiter.
SHC I mit 49 Geräten, 98 Automationen, OnePlus 7T mit Android 12 / Portege Z20t-B mit Android 13
☝ gerne mitmachen! Info SHC Generation, Smartphone und Betriebssystem hilft häufig bei der Lösung von Problemen. Einfach im Profil bei "Persönliche Informationen" in der "Signatur" eintragen.

Vielen Dank erst mal



Der 230V Taster-Kontakt nutzt mir nicht viel - da muss dann ein Trenn-Relais(Eltako)

Relais wieder rein.



Die Frage gilt, ob ich auf dem potentialfreiem Kontakt einen Impuls parametrieren

kann,

zb. 1 Sekunde für die Schließ-Funktion

oder

mach die Bosch-App das Schalt-Spiel so nicht mit und

man

muss dann an dem Taster ein Eltako-Relais(als Beispiel) hin hängen, so dass

die
Funktion erfüllt wird.



? Lassen sich die Impuls-Zeiten nur auf der Taster-Seite ( = 230V Schaltkontakt )

parameterieren

oder bietet mir der potentialfreie Kontakt ( Schließer )

auch

über die Bosch-App eine Impuls-Zeit-Parametrierung; d.h,.

ich

drücke auf dem Handtelefon den "Taster-Button" im Menue und der potential-

freie

Schliesserkontakt macht mir dann einen 1-sekündliche "Tast-Impuls"



ps. man die Einstellungen lt. Beschreibung nicht nachvollziehen - Müssten das
Relais sonst an ein
Netzkabel hängen und den Aktor mit der Homestation und Bosch-Handtelefon-App

erst mal

synchronisieren.



Wenn allerdings ein Eltakto-Relais(nur als Beispiel) eingesetzt werden muss =

gesondert -

wird man den Einsatz des Bosch-Relais verwerfen ( Eltako einbauen wäre möglich -

aber zu viel Aufwand )



Geschalten soll ein Garagentor-Antrieb, der per Taster und Schlüsselschalter im

Aussenbereich, auf DC-Basis, per Impuls auf die Steuerung einwirkt.



Das Bosch-Relais sollte nur parallel zum Taster funktionieren ( ganz ohne Siri oder

sonstigen Android-Spracheingaben )



Eigentlich eine 0815 Funktion - sollte man denken?



mfg

Vielen Dank für Informationen ( Bosch-Kamerasystem, Heizungs-Thermostat-Regelungen,

incl. Fensterkontakte - funktionieren aber tadellos - ganz ohne Verkabelunge -

So was ist löblich



Wünschenswert wäre ein Bosch-Relais, welches für den Garagentor-Antrieb = optimiert -

angeboten wird.

Evtl. könnte Bosch daran arbeiten ( Mit Elakto-Zusatz-Relais-Einbindung, ist die ganze

Smart-Funktion eher ein Rückschritt ) Dafür gibt es schon Insellösungen

Du kannst einen Impuls für den potentialfreien Kontakt parametrieren, wie Maurice schon schrieb. Der Impuls macht dann das von dir gewünschte.



Die existierenden Schalter / Taster einfach parallel mit dem potentialfreien Kontakt an den Antrieb anschließen. Dann brauchst du auch den 230 V Schalteingang S1 nicht.





Eigentlich eine 0815 Funktion



Ja, ist es! Und genau so lässt es sich auch umsetzen. Ganz ohne Tricks und Aufwände
