Ohne einen Eingriff in das Raumthermostat II, lässt sich das Gerät durch die Nutzung der externen Anschlüsse S1 und S2 mit Hilfe eines LDR (Light Dependent Resistor) und einer Widerstandskombination in einen Helligkeitssensor umbauen.
Da sich ein LDR, sowie ein Temperatursensor (NTC), passiv verhält, lässt sich das Raumthermostat II als Helligkeitssensor nutzen.
Am Anfang gilt es eine Zuordnung REXT. zur angezeigten externen Temperatur (TEXT.) herzustellen. Hier eine kleine Versuchsreihe:
Werte unterhalb 2 k Ohm und oberhalb 10 k Ohm führen dazu, dass der externe Sensor nicht erkannt wird (Fehlermeldung E04).
Da der verwendete LDR bei hellem Sonnschein einen Widerstandswert von ca. 200 Ohm hat, bei Dunkelheit im Mega-Ohm Bereich liegt, ist er zum direkten Anschluss nicht geeignet.

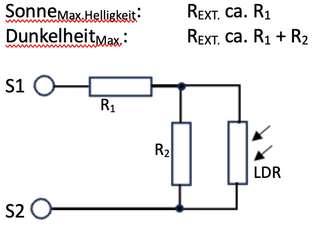

Mit Hilfe eines Widerstandsnetzwerkes und des LDR lassen sich zwei Punkte definieren:
Gewählt wurde die Kombination
R1 = 5,1 k Ohm
R2 = 4,7 k Ohm
Diese Werte führen bei (mir)
SonneMax.Helligkeit zu ≥ 40,7 °C Anzeige
DunkelheitMax. zu ≤ 25,4 °C Anzeige

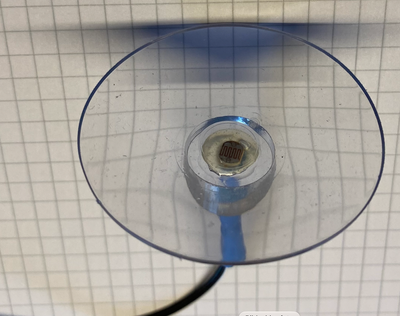

Bauelemente und den Saugnapf mit 50 mm Durchmesser (deutscher Hersteller!) gibt es beim Versandhändler mit dem großen A. Den LDR (GL5516) gibt es dort ebenfalls.
Grundsätzlich sind andere LDR's natürlich ebenfalls geeignet, es muss ggf. mit den Werten für R1 und R2
etwas experiementiert werden.
Mit diesen Werten lassen sich Abfragen und Automationen definieren um Vorgänge auszulösen.
Über die BSH SmartHome-App ist für den Raumthermostaten der Anschluss eines externen Temperatursensors zu aktivieren ("Sensoranschluss: Kabeltemperaturfühler (mit Regelung)", sonst wird dieser nicht erkannt/benutzt.
Viel Spaß und Freude beim eigenen Projekt!
herby

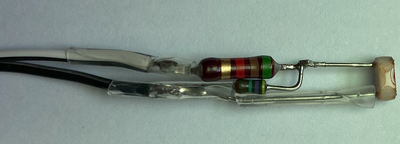

Hier einige Fotos der kleinen "Bastelarbeit":
