Ein Blick ins Innere des Heizkörper-Thermostat II

[STdesign]

Hallo zusammen,

vor geraumer Zeit hatte ich mit einem anderen Produkt ein Heizkörper-Thermostat II erhalten. Verwendung dafür habe ich keine. Bevor es rumliegt habe ich einen Blick ins Innere geworfen. Alle, die es interessiert, dürfen gern weiterlesen.

Los geht's:

Das Gehäuse lässt sich sehr gut und einfach öffnen.

• Den silbernen Dreh-/Drucksteller abziehen. Dieser ist nur gesteckt. Die größte Gefahr ist, dass die seitlichen Plastikfedern, die die Kappe zentrieren, durch schräges abziehen abbrechen. Eine hat es bei mir leider erwischt.

   

• Nach lösen der 4 kleinen Kreuzschlitz-Schrauben Können zwei Plastikkappen abgenommen werden. Und der Blick auf die Platine wird frei. Gut erkennbar sind die drei Mikroschalter für die Bedienung (drücken, links/rechts drehen).

   

• Die Platine liegt nur locker drin und ist nicht weiter befestigt (wird von den zuvor entfernten Teilen gehalten). Also einfach rausnehmen. Eine zweite Platine mit dem Display und die Motorleitungen sind gesteckt.

   

• Die Teile nochmal einzeln.

   

• Das Gehäuse des Thermostats besteht aus zwei ineinander gesteckten Teilen, die sich nun einfach auseinander schieben lassen. Dadurch wird auch der Motor sehr gut zugänglich.

   

• Der Motor mit aufgesetztem Getriebe lässt sich nach lösen der beiden Schrauben und aushängen der Kabel leicht entnehmen.

   

• Nach lösen drei weiterer Schrauben lässt sich das Getriebe abnehmen und Zahnrad für Zahnrad zerlegen.

   

• Der Motor selbst lässt sich nicht weiter auseinander nehmen.

Ein paar Erkenntnisse:

• Das Gerät lässt sich sehr gut und einfach zerlegen.
• Das Getriebe lässt sich problemlos erreichen und bei Bedarf schmieren. Es häufen sich in letzter Zeit Meldungen über laute Heizkörper-Thermostate II. Einen Versuch ist es sicher wert.
• Der Stempel, welcher den Ventilstift betätigt, dreht sich selbst nicht, sondern verschiebt sich nur linear. Ein Unterschied zum alten Heizkörper-Thermostat
• Evtl. hilft es bei Geräuschen auch die Laufbahn des Stempels zu schmieren, damit sich dieser leicht, einwandfrei und ohne "stuckern" bewegen lässt.
• Die Zahnräder des Getriebes erscheinen mir fast alle identisch (Zähnezahl habe ich nicht gezählt). Sie dienen scheinbar eher der Längenüberbrückung, als diversen Übersetzungen. Das ist unüblich, weil im Eingriff stehende Verzahnungen eigentlich ungleiche Zähnezahlen haben sollen, damit nicht immer gleiche Flankenpaarung im Eingriff sind (negativ für Verschleiß und Geräuschbildung). Bei diesen Miniaturgetrieben ggf. vernachlässigbar.
  🍅auf den Augen gehabt, Korrektur unten: es ist eine mehrstufige Untersetzung

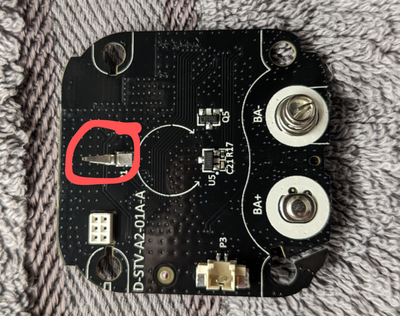

• Die Position wird m.E. nicht über die Dauer der Motoransteuerung ermittelt, sondern über das erfassen der (halben) Motordrehungen über einen federnden Kontakt auf der Hauptplatine.

   

Das Gerät ist derzeit noch zerlegt. Wer spezielle Fragen hat oder Bilder wünscht gern melden.

[Grobi]

Ich habe mittlerweile 2,5 Tote Thermostate, 1 Stempel gebrochen, 1 Fehlermeldung schwergängig auch abmontiert, eines rasselt ohne Ende, Geräusche machen mittlerweile ALLE. Gibt es Motor/Getriebe auch einzeln? Hilft nachfetten bei den anderen? Wenn ja, womit?
