Fußbodenheizung 230V AC oder 24V DC?

fredman
Homie

Liebe Community!

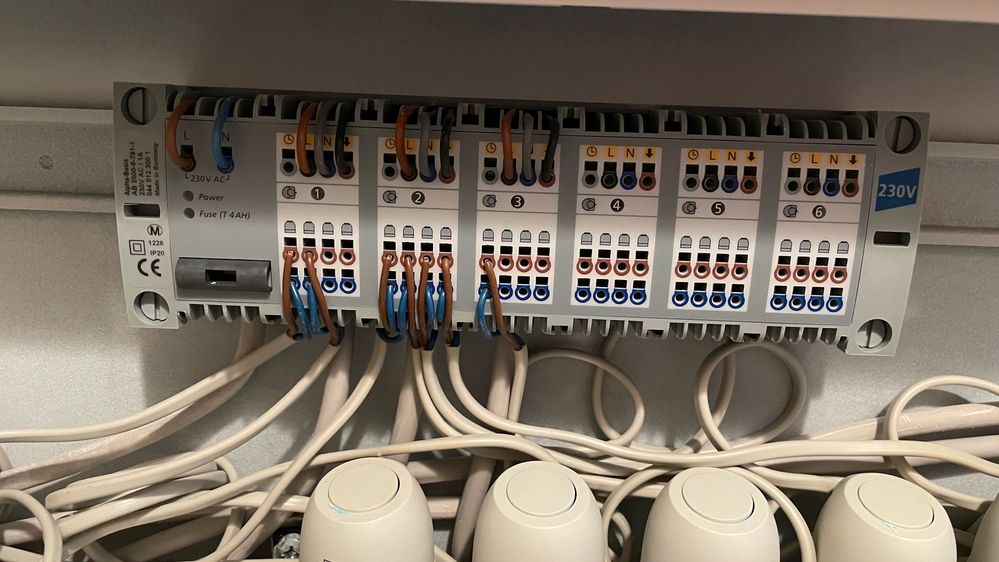

Ich würde gerne den Raumthermostat II 230V zur Steuerung unserer Fußbodenheizung installieren. Kann mir jemand an Hand dieser Bilder sagen, ob es sich bei uns um eine 24V DC oder 230V AC Steuerung handelt? Ich bin eigentlich an Hand der Beschriftung und Verkabelung von 230V AC ausgegangen, aber mich irritiert das Bauteil mit der 24V Beschriftung. Die Verkabelung auf dem Bild ist Original und funktioniert. EDIT: Hersteller Pedotherm











VG Frederik

1 AKZEPTIERTE LÖSUNG

Maurice
CEO of the Homies

Das ist ein 230V-System.

Das Bauteil, auf das Du dich beziehst ist ein Relais und 24V ist nur die Spulenspannung. Schalten tut das 230V.

Privater Endanwender, kein Bosch-Mitarbeiter.
SHC I mit 49 Geräten, 98 Automationen, OnePlus 7T mit Android 12 / Portege Z20t-B mit Android 13
☝ gerne mitmachen! Info SHC Generation, Smartphone und Betriebssystem hilft häufig bei der Lösung von Problemen. Einfach im Profil bei "Persönliche Informationen" in der "Signatur" eintragen.

Lösung in ursprünglichem Beitrag anzeigen

4 ANTWORTEN 4

Maurice
CEO of the Homies

Das ist ein 230V-System.

Das Bauteil, auf das Du dich beziehst ist ein Relais und 24V ist nur die Spulenspannung. Schalten tut das 230V.

Privater Endanwender, kein Bosch-Mitarbeiter.
SHC I mit 49 Geräten, 98 Automationen, OnePlus 7T mit Android 12 / Portege Z20t-B mit Android 13
☝ gerne mitmachen! Info SHC Generation, Smartphone und Betriebssystem hilft häufig bei der Lösung von Problemen. Einfach im Profil bei "Persönliche Informationen" in der "Signatur" eintragen.

Vielen Dank für die umgehende und hilfreiche Rückmeldung @Maurice !



Heißt ich kann die Ventile dann nach folgendem Plan anschließen?



N = grau

L= braun

NO = schwarz

COM = Drahtbrücke zu L








Maurice
CEO of the Homies

Ja, richtig.
