5068 ECO Flat ch-matt 7,5W Color Switch 38° dim C mit Bosch Dimmer

[scott-4711]

Hallo zusammen,

wir möchten 5 LED 220V 7,5 W mit externen Steuergerät über Bosch smart dimmen

Derzeit ist eine Gira WE Schalter verbaut der nur die 5 LED´s Ein oder Aus schaltet.

Neu sollte der Aufbau so sein, dass wir einen Gira Taster oder den Bosch Wandschalter je nach

UP Dosen tiefe - Platzbedarf verwenden würden.

Im Anhang die Daten und eine kleine Skizze.

Würde das so funktionieren? Die LED haben je 7,5 W

Die LED´s können ihre Lichtfarbe über den Schalter ändern, 2700k, 300k oder 4000k.

Würde das auch so mit dem Aufbau gehen?

-----------------Individuelle Lichtfarbe auf Knopfdruck –
Einfach. Schnell. Flexibel.
Mit unserer innovativen Color-Switch-Funktion passen Sie die Farbtemperatur
Ihrer Beleuchtung unkompliziert per Lichtschalter – ganz ohne zusätzliche
Steuergeräte – zu jeder Zeit, an jedem Ort.
So funktioniert es:
Farbtemperatur ändern: Ein- und Ausschalten innerhalb
von 6 Sekunden, um zwischen verschiedenen Lichtfarben zu wechseln.
Zurück auf Standard (4000 K): Zweimaliges Ein- und Ausschalten
innerhalb von 1 Sekunde – löst den Reset aller Leuchten auf 4000 K aus.
Bei Verwendung eines Dimmers viermaliges Ein- und Ausschalten.
Speicherfunktion: Bleibt die Leuchte länger als 6 Sekunden ausgeschaltet,
speichert die Leuchte die letzte Lichtfarbe.
Dimmbar über Phasenabschnitt

Danke für Eure Unterstützung

[Maurice]

Ergänzend: Dachfenster sind nur kompatibel, falls diese wie ein klassischer Rollladenmotor angeschlossen werden. Das heißt: 230 V, getrennte Leitungen zum Öffnen / Schließen, keine integrierte elektronische Steuerung.

Das gilt auch für Rollläden. Rollladenantriebe mit eigener elektronischer Steuerung, Bus-System, Fernbedienung, eigenen "smarten" Funktionen etc. sind nicht kompatibel. Wird manchmal übersehen und dann wundern sich die Leute nach der Installation, dass es nicht funktioniert.

[scott-4711]

Hallo, jetzt habe ich noch eine Frage zur  Licht Rolladensteuerung II DMCT-SLZ. Habe in der Bedienungsanleitung gelesen, das als Spannung 230 V anliegen soll.

In einem Zimmer möchten wir damit ein Dachfenster öffnen sowie das Rollo von diesem Fenster auf un zu machen. Verbaut werden in 2 UP Dosen jeweils ein DMCT-SLZ. Als Spannung kommt vom Fenster 24 V als Steuerspannung, geht das auch dann

[STdesign]

Nein. Denn die 230 V sollen nicht anliegen, sondern müssen anliegen.

Was bedeutet denn Als Spannung kommt vom Fenster 24 V als Steuerspannung? Sollte der Fensterantrieb nicht vielmehr 24 V zur Steuerung empfangen?

Ggf. kann man sich über den Umweg eines zusätzlichen (nicht smarten) Koppelrelais behelfen. Dazu braucht es aber weitere Infos über den elektronischen Anschluss des Fensterantriebes. Könnte auch gut sein, dass dieses wie ein Garagentorantrieb arbeitet.

[scott-4711]

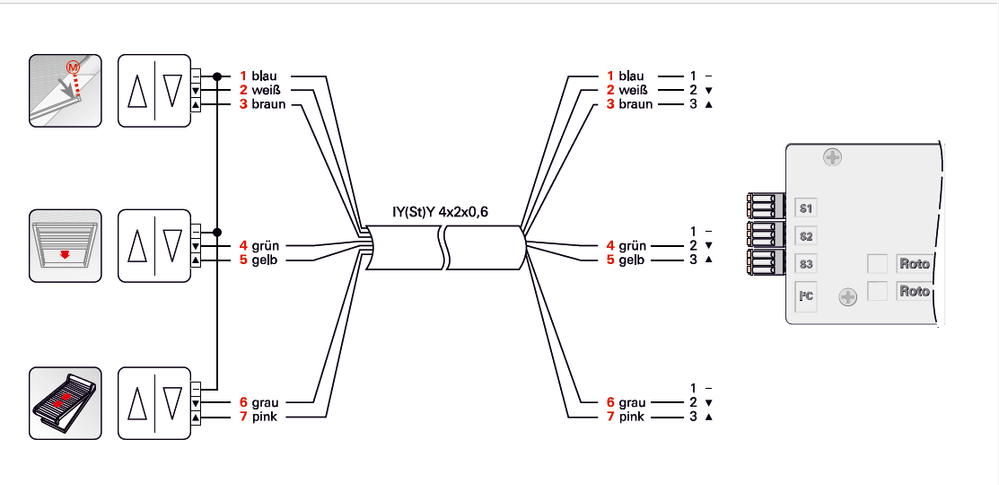

Die 230 V sind direkt an der Fenstereinheit angeschlossen von dort gehen die 24 V ab zu den Schaltern für Fenster auf - Zu und Rollo Auf - Zu

Über die Leitung Nr 1 blau komme die 24 V

[Maurice]

Geht nicht. Zum einen, weil an den Ausgängen der Rollladensteuerung II 230 V anliegen und Du damit die Fenstereinheit grillen würdest. Zum anderen, weil die Stromaufnahme des Motors gemessen wird, um die Endlagen zu erkennen. Das funktioniert nur, wenn der Motor direkt über die Rollladensteuerung II versorgt wird.

Du könntest höchstens mittels smartem Relais eine rudimentäre Steuerung ermöglichen (z. B. Fenster schließen). Das smarte Relais hat einen potentialfreien Kontakt und kann daher beliebige Spannungen schalten. Die Funktionen der Rollladensteuerung II (Anzeige der Ist-Position, anfahren einer definierten Zwischenposition) hast Du damit aber nicht.

[scott-4711]

Also die 230 V sind direkt an der Steuereinheit vom Fenster angeschlossen. Von dort geht so ein Isty Kabel zu den Schaltern für Fenster auf-zu, Rollo auf zu. Die Steuereinheit sendet über das  blaue Kabel 24 V , arbeitet die Rolladensteuerung nur mit 230 v

[STdesign]

arbeitet die Rolladensteuerung nur mit 230 v

Ja.

Und zusätzliche Koppelrelais, deren Spulen mit 230 V arbeiten und dann 24 V am Arbeitskontakt durchschalten, kommen nicht in Frage. Denn dann fehlt die Rückmeldung des Stromflusses vom Antrieb. Diese Info ist aber zur Kalibrierung und der Positionsermittlung zwingend notwendig.

[scott-4711]

So die ersten Dimmer LED Einbaustrahler sind eingebaut. Problem gab es beim Einbau nur, dass die Gira Taster und der Bosch Dimmer nicht in die UP Hohlwanddose passen, obwohl sie 60 mm tief waren. Es waren 3 Zu-Ableitungen Kabel in der Dose . Es wurden dann die Bosch Wandschalter verwendet.

Habt Ihr da auch Probleme

[STdesign]

Habt Ihr da auch Probleme

Wenn kein Platz, dann kein Platz. Daran lässt sich nichts ändern.

[scott-4711]

Das Chaos nimmt kein Ende. Heute wollte der Elektriker einen 4 Fach Rahmen senkrecht mit den Bosch Dimmer versehen.

Verbaut waren 4Gira 55 Schalter /Taster

Da viel Kabel in den Hohlwanddosen 62 mm tiefe waren ,hatten der Dimmer und der Gira Taster keinen Platz. Hatten uns entschlossen den 1 Schalter und den 3 ten Schalter auszutauschen, dahinter einen Bosch Dimmer und wegen dem Platz einen Bosch Schalter einzubauen. Ging alle gut bis der 4 Fach RAhmen aufgesetzt wurde und alle Schalter eingebaut wurden. Ein SChalter passte gar nicht mehr in den Rahmen ein anderer der Bosch schalter lässt scich nicht mehr schaltern. Können in einem 4 Fach Rahmen keine unterschiedliche Schalter verbaut sein oder geht das mit dem Bosch Schalter nur im 1 Fach Rahmen

[STdesign]

Die Anzahl Wippen ist egal, auch (gemischte) Mehrfachrahmen sind möglich.

Hast du die Hinweise zur Anpassung der Wippe, des Rahnenhalters usw. beachtet? Ist in der Kompatibilitätsliste beschrieben.

[scott-4711]

-guten Morgen, danke das wurde gelesen. Verwendet wurde beim den 2 Bosch Schaltern die orginale Bosch Schalterabdeckung/Wippe und bei den Gira Schaltern die originale Schalterabdeckung/Wippe von Gira.

1 Schalter Gira

2 Schalter Bosch

3 Schalter Gira

4 Schalter Bosch

Wenn wir jetzt die Schalterabdeckung/Wippe von Gira so umbauen wie beschrieben und auf den Bosch Sachalter setzen, ist es dan kleiner und passt in den Rahmen

Wir kommen nicht mehr weiter

[STdesign]

Ich habe kein Gira und kann zu Details nichts sagen. Aber es ist so: Einfach strikt die Wippe und den Halter nach Anleitung anpassen. Und für die gesamte Anordnung den 4-fach Rahmen von Gira nehmen. Kleine Unterschiede in der Wippenposition wirst du vermutlich haben. Aber montierbar ist es.

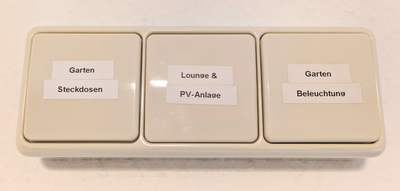

Edit: Bei mir mit Jung CD500 sieht das so aus. Links: Bosch flacher Wandschalter, Mitte: normaler Schalter von Jung, Rechts: Bosch Lichtsteuerung I.

[scott-4711]

Wenn ich einen Bosch Wandschalter verbaue, macht es dann einen Unterschied ob die Wippe von Bosch oder die Wippe von z.B. Gira verwendet wird? Maßlich müssten das doch egal sein und beide in den 4 fach Rahmen passen oder. ich komme nicht weiter

[STdesign]

Ja, das macht insofern ein Unterschied, dass die Gira Wippe angepasst werden muss gemäß Kompatibilitätsliste.

Und die Bosch-Wippe muss nicht zwingend bei allen Schalterserien in die Rahmen passen. Ist ja auch nicht notwendig, wenn die Wippe der Schalterserie kompatibel ist.

Mach am besten mal einige Fotos was du verbaut hast, und wie. Und wie du die Gira Teile modifiziert hast. Vielleicht findet sich so das Problem und seine Ursache, bevor es hier zur Ratestunde wird.

[scott-4711]

Danke, Bilder kann ich keine mehr machen haben bereits alles wieder ohne Dimmer auf Gira Schalter umgebaut

Da passt alle lässt sich alles schalten nur ohne Bosch Dimmer

Du meinst wenn ich nicht den Deckel vom Bosch Schalter verwende und ihn so wie beschrieben umbaue und den Deckel von Gira verwende passt es besser?

[STdesign]

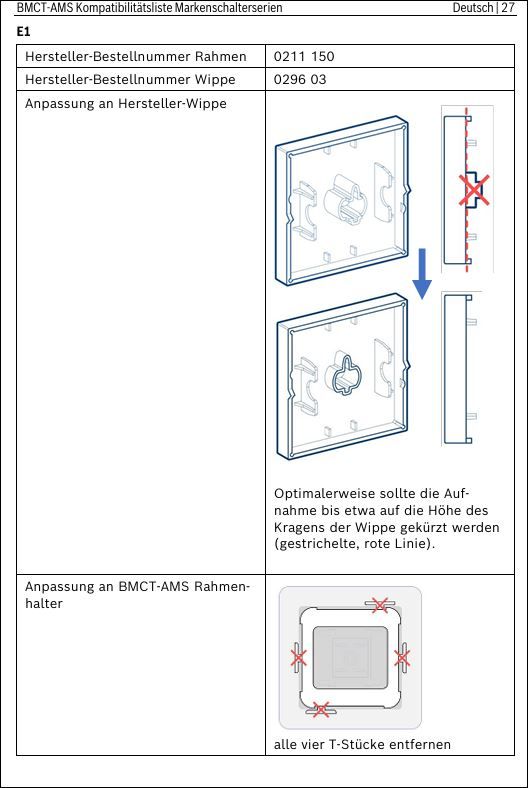

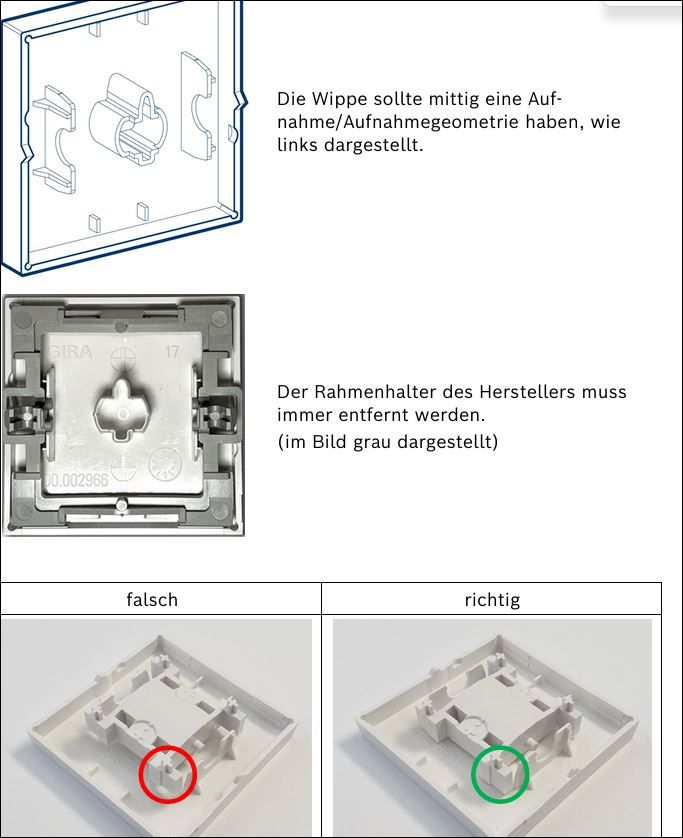

Wenn du Gira 55 hast, solltest du natürlich die Gira 55 Wippe nehmen. Modifiziert, wie hier beschrieben (es muss scheinbar der originale Rahmenhalter aus der Wippe entfernt werden und der mittige Zapfen gekürzt werden).

Und im selben Dokument ist dann, abhängig vom Modell des Gira Rahmens, auch gezeigt wie der Rahmenhalter des Bosch Wandschalters angepasst werden muss (seitliche T-Stücke).

[scott-4711]

In der Anleitung steht wie bei der Schalterserie Gira 55 die Wippe von Gira 55 mit dem Adapter vom Bosch Schalter bearbeiten kann und dan diese Wippe einsetzen. Soll ich dann gar nicht die Original Wippe von Bosch beim 4 Fach Rahmen verwenden, ist das der Fehler?

[scott-4711]

Also passt die original Wippe nicht in einen 4 Fach Rahmen.

Bei einem 1 Fach - 2 Fach und 3 Fach Rahmen von Gira wurden schon der Dimmer und der kpl. Original  Bosch Schalte verbaut und funkioniert alles - komisch warum nicht in einem 4 Fach Rahmen - und da kann mir Gir auch keine Angaben machen, die wollen über Bosch nichts sagen

[STdesign]

Vielleicht war das bislang nicht verständlich von mir geschrieben: Ja, du sollst die modifizierte Gira Wippe verwenden. Egal ob für Einfach- oder Mehrfachrahmen.

Die Bosch-Wippe brauchst du nicht.
