Hallo an alle diesbezüglichen Spezialisten,

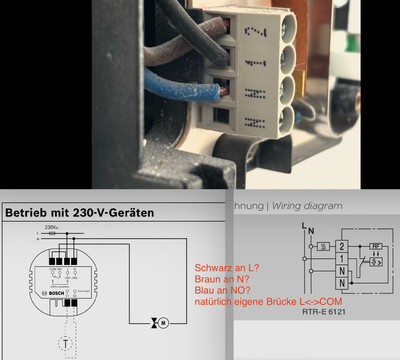

auf dem Foto seht Ihr die aktuelle Verkabelung und das dazugehörige Schema.

Links das RT II Schema, dazwischen in rot mein Verständnis zur Verkabelung bei einem Austausch.

Liege ich richtig, oder habe ich vielleicht die Verkabelungszeichnungen falsch gelesen?

Bin nämlich nicht annähernd vom Fach.

Vielen Dank!

Maurice · vor einer Woche

N und NO anders herum (blau wie bisher an N, braun an NO). Ansonsten passt es.

Privater Endanwender, kein Bosch-Mitarbeiter.
SHC II + Funk-Stick mit 38 Geräten + 12 Hue + Home Connect, 130 Automationen, OnePlus 7T mit Android 12

☝ gerne mitmachen! Info SHC Generation, Smartphone und Betriebssystem hilft häufig bei der Lösung von Problemen. Einfach im Profil bei "Persönliche Informationen" in der "Signatur" eintragen.

Lösung in ursprünglichem Beitrag anzeigen

Maurice · vor einer Woche

N und NO anders herum (blau wie bisher an N, braun an NO). Ansonsten passt es.
