Hallo zusammen,
ich wollte euch mal zeigen wie man die Bosch Tür-Fensterkontakte von Magnetischer Betätigung (Reed) auf Kabelgebundene Betätigung umbaut.
Warum habe ich das gemacht?
Mir fallen etliche Möglichkeiten ein für die ich gerne den Sensor als mechanischen Öffner/Schließer und dann als Endschalten oder oder oder hätte.
Ich habe schon eine Hand voll Aqara Water Leak Sensorne im Einsatz. Diese haben an der Unterseite zwei Inbusschrauben, mit den passenden Ringkabelschuhen und zwei Stück Kabel ist damit im Handumdrehen ein solcher Senor gebaut. Für HomeKit eine Feine Sache. Für BSH natürlich nicht bzw. nur über HomeKit mit den Boschsachen kompatibel.
Warum dann Bosch?
Ich bin ein riesen Fan der Bosch Tür-Fensterkontakte und das einfach weil man hier nur zwei AAA Batterien braucht und keine Knopfzelle die eh keine/r zuhause hat und schon gar nicht mal kurz um die Ecke besorgt werden kann.
Nun aber zum Umbau:
Um den Sensor zu öffnen muss man nur die beiden Schrauben im Batteriefach entfernen (Torx 6). Dann sieht man den Reedkontakt schon sofort. Mehr muss man gar nicht zwangsläufig zerlegen.
Jetzt kann man den Reedkontakt an den Lötstellen (grüne Pfeile) auslösen. Wer schonmal einen Lötkolben in der Hand hatte und eine einigermaßen ruhige Hand hat, kann das gut schaffen.
Es empfiehlt sich eine Entlötpumpe zu verwenden damit keine Kurzschlüsse durch das flüssig Lötzinn entstehen.
Nun einfach an den Kontaktstellen ein Stück Kabel anlöten.

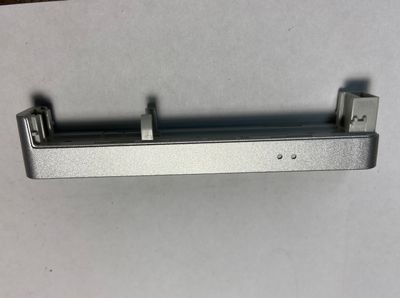

Ich wollte die Kabel seitlich aus dem Gehäuse führen, dafür habe ich die Platine aus dem Gehäuse genommen und seitlich zwei Löcher in das Gehäuse gebohrt.
Dann wieder alles Zusammenbau. Das war’s auch schon.

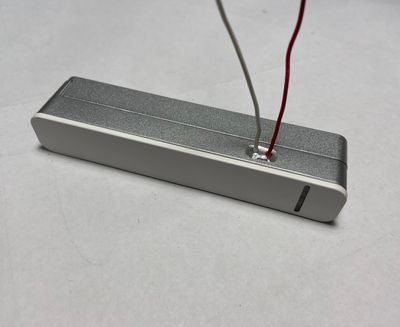

An der Stelle an der die Kabel aus dem Gehäuse kommen habe ich diese mit etwas Kleber als eine Art „Zugentlastung“ verklebt.
Es geht sicher noch etwas unauffälliger mit gleichfarbigen Kabeln oder einer anderen Austrittsstelle oder oder oder. Da der Sensor bei mir aber nicht sichtbar sein wird habe ich es so gelöst.
Alles in allem gut machbar. Für mich war das sicher nicht der letzte Sensor den ich umgebaut habe.
!!Natürlich kann bei dem Umbau der Sensor auch Kaputt gehen und selbstredend verfällt die Herstellergarantie!!
Wer es sich zutraut, viel Spaß beim nachmachen!
Grüße
Hinterhaus
Hallo Hinterhaus,
sehr guter Beitrag!
Ich habe das ebenfalls schon gemacht auf die identische Art. Ich denke, man muss den Reedkontakt aber nicht unbedingt herauslöten. Der wird ja auch so per Kabel überbrückt. 😊
Warum habe ich das gemacht?
Nun, ich habe mich lange Zeit nur auf das Bosch Smarthome System konzentriert. Da ich auch einen Heizkessel von Buderus habe, der über die Smarthome Funktionalität steuerbar ist, passt das gut zusammen.
Mittlerweile nutze ich aber auch das Smarthome-System von Homematic.
Allerdings wird dort der Buderus Heizkessel nicht unterstützt.

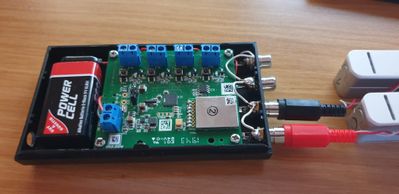

So habe ich mir aus 4 Bosch-TFK, die ich ähnlich wie Du umgebaut habe, in Verbindung mit einer 4-fach Schaltplatine von Homematic ein 4-bit Interface gebastelt, dass von meiner Homematic-Steuerung Informationen an Bosch-Smarthome übergibt und da z.B. das Anheizen des Heizkessel triggert.
Gruß
rewafox
Super Anleitung mit einem kleinen Verbesserungstipp: der vorhandene Reed Kontakt muss nicht ausgelötet werden, da dieser im Ruehzustand geöffnet ist. Einfach die beiden Drähte parallel anlöten, fertig (wenn man das nicht mehr braucht, einfach die Drähte abknipsen und den noch vorhandenen Reed Kontakte wieder normal benutzen):
VG Stefan
