ich bin gerade dabei meine Fußbodenheizung, welche mit 24 V funktioniert, auf Smart Home umzurüsten.
Hierfür habe ich mir den
besorgt.
Meine Frage zielt auf die Verschaltung der Stellmotoren ab.
Diese haben zwei Anschlüsse.
kann mir jemand hier einen Schaltplan zur Verfügung stellen, wie ich auf vier Leitungen komme, um den Smart Home Heizkörper Thermostat betreiben zu können.
Die Aktuelle Verschaltung kommt mit 3 Leitungen zurecht.
Leider funktioniert so die Fußbodenheizung nicht in Verbindung mit dem Bosch Heizkörperthermostat.
4 Adern wären vorhanden.
Frage wäre wie diese angeschlossen werden müssten.
Vielen Dank für eure Hinweise
vor einer Stunde - zuletzt bearbeitet vor einer Stunde
Hallo, ich habe auf die "Schnelle" diesen Schaltplan gefunden?
vor einer Stunde - zuletzt bearbeitet vor einer Stunde
@Jeanuegg Für den Betrieb benötigt der Raumthermostat Fussbodenheizung (24V/230V) 230 V. Liegen diese überhaupt an den 3 Leitungen an?
Vielleicht solltest Du das Thema auch lieber jemanden überlassen, der fachlich kompetent ist.

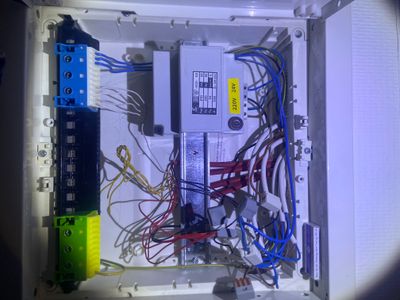

Hast einen Schaltplan des alten Thermostats oder ein Bild von den Anschlüssen?
vor 8 Minuten
Sofern es sich wirklich um das Gen. I Gerät Raumthermostat Fussbodenheizung (24V/230V) in 24 V Ausführung handelt, brauchst du keine 230 V!

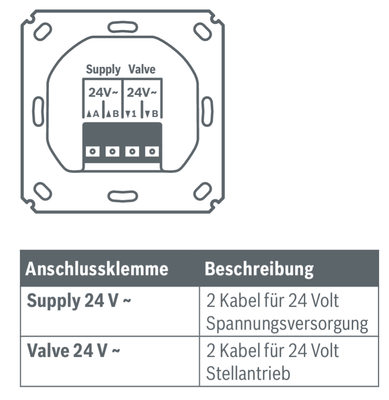

Du brauchst 2 Kabel für die Spannungsversorgung, also zum 24 V Netzteil. Und zwei Leitungen zum Stellantrieb.
Welche drei Leitungen sind denn aktuell genutzt? Dann kann man schauen, was in deiner Topologie anders ist. Ich tippe darauf, dass der Minuspfad (die Klemmen "B") nicht separat zum Thermostat geführt sind.
