Anschluss Bosch Raumthermostat II 230V (von Jung TR 236 U)

[Skagenius]

Hallo zusammen,

ich bin leider etwas unsicher bei der Verkabelung bzgl. des Wechsels vom Jung TR 236 U auf den Bosch Raumthermostat II 230V. Bei der Community Suche bin ich leider nur auf andere Wechselvorhaben gestoßen, daher die neue Diskusskion.

Die wassergeführte Fußbodenheizung läuft auf NC und 230V.

Der Wechsel erfolgt von dem o.g. Jung Thermostat:

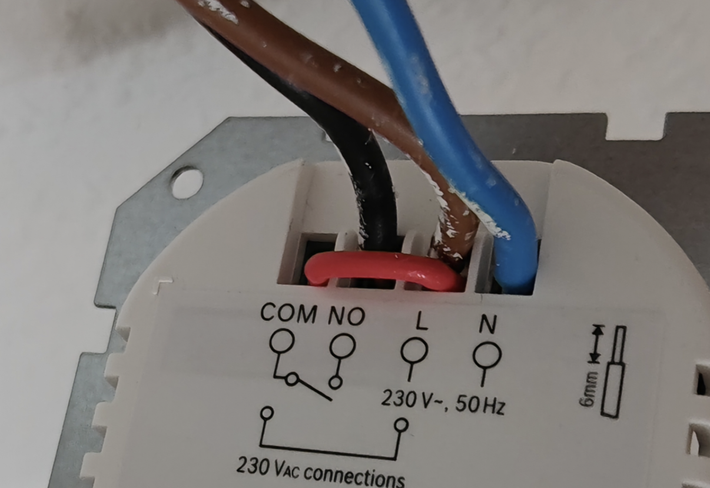

Soweit ich den Anschlussplan aus der Dokumentation verstehe, müsste ich die Verkabelung beim Bosch Theromstaten wie folgt vornehmen:

Könnt Ihr das bestätigen oder auch gerne die korrekte Verkabelung mitteilen? 🙂

Vielen Dank und beste Grüße

[STdesign · Accepted solution]

Alles korrekt!

Manche haben Probleme mit der roten Brücke. Hier sehr sorgfältig auf Kontakt achten. Oder die braune Leitung von vornherein über eine WAGO Klemme auf L und COM aufteilen.

[Ami]

Ja, ich würde gleich die Brücke ersetzen. Hat bei meinen 9 Raumthermostaten II 230V immer nur mit eigener Brücke funktioniert.

[Skagenius]

Vielen Dank für die schnelle Rückmeldung und den Tipps bzgl. der Brücke bzw. der WAGO Klemmen.

Nun kann der Austausch in den nächsten Tagen beginnen.

[Skandou]

Hallo allerseits,

Ich habe ein neues Bosch Raumthermostat 2 230v.
Zuhause hatte ich ein altes Velta rf230 (Bild anbei). Es hat nur zwei Kabeln, Blau und Braun.

Soweit ich verstanden habe, schließe ich L zu L, N zu N, und verwenden die Klemme zwischen COM und L. War’s das schon? Oben habe ich was von schwarzer Kabel müsste in NO angeschlossen werden. Habe aber nur zwei Kabeln.
Danke im Voraus für die Hilfe.

[STdesign]

Du brauchst auf jeden Fall drei Leitungen. Zwei für die Spannungsversorgung (L, N) und eine an NO, die durch das Raumthermostat geschaltet wird und zum Stellantrieb geht.

Ergänze Mal das Foto, dann wird vielleicht klarer was fehlt und wie du dir ggf. behelfen kannst.

[Maurice]

Du musst zusätzlich einen Neutralleiter in die Dose legen, anders geht es nicht.

Die blaue Ader des vorhandenen Kabels ist kein Neutralleiter, sondern wahrscheinlich der Anschluss des Stellantriebs (und muss daher an NO).

[Skandou]

Danke für die viele Rückmeldung.

In der Unterputzdose ist leider Nix anderes als die zwei Drähte. Ist es kompliziert / aufwändig / teuer noch einen Neutralleiter zu legen oder anlegen zu lassen?

[Ami]

Hallo  @Skandou

das kommt darauf an, wo die nächste Lichtschalter oder Steckdose ist. Da kann man den N abzweigen
