JensWenk · ‎27. Oktober 2024

Hallo liebe Community,

wir sind frisch in der Bosch Welt dabei und ich benötige einmal Eure Unterstützung bei dem korrekten Anschluss des Raumthermostat II (Gastherme mit Fußbodenheizung).

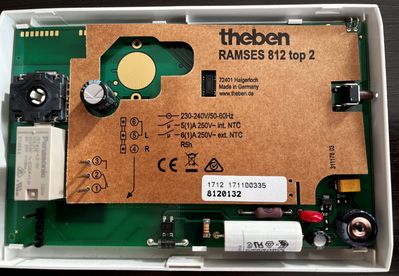

Wir haben derzeit als Raumthermostat den Theben Ramses 812 top 2 angeschlossen:

Die Kabel für Anschluss 4+5 ist Leiter bzw. Neutral für Strom und wird in L und N verkabelt.

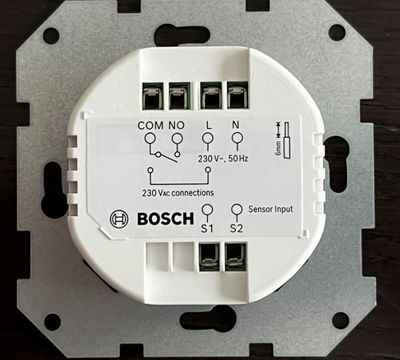

Die Kabel für Anschluss 2+3 (braun / grau) werden nach meinem Verständnis bei COM/NO verkabelt, aber mir ist die Bedeutung nicht klar und welches Kabel wo rein kommt:

Kann mich hier jemand unterstützen? Vielen Dank bereits im Voraus!

Gruß

Jens

Maurice · ‎27. Oktober 2024

Die Kabel für Anschluss 2+3 (braun / grau) werden nach meinem Verständnis bei COM/NO verkabelt

Korrekt.

aber mir ist die Bedeutung nicht klar

COM / NO sind die Anschlüsse des potentialfreien Schließers des Thermostats. Bei Heizbedarf werden diese durch das interne Relais verbunden.

und welches Kabel wo rein kommt

Wenn Du grau auf COM legst und braun auf NO, dann ist es genau wie beim alten Thermostat.

Die beim Bosch-Thermostat vorgesehene Brücke von L auf COM in deinem Fall nicht setzen!

Privater Endanwender, kein Bosch-Mitarbeiter.
SHC II + Funk-Stick mit 38 Geräten + 12 Hue + Home Connect, 130 Automationen, OnePlus 7T mit Android 12

☝ gerne mitmachen! Info SHC Generation, Smartphone und Betriebssystem hilft häufig bei der Lösung von Problemen. Einfach im Profil bei "Persönliche Informationen" in der "Signatur" eintragen.

Lösung in ursprünglichem Beitrag anzeigen

Geomo · ‎27. Oktober 2024

@JensWenk Die Schaltpläne für den alten Regler findest Du hier, welches davon hast Du denn? Das ältere oder das neuere?

Ich antworte hier als privater Nutzer und als von Bosch Smart Home benannter Poweruser. Ich bin weder Bosch SmartHome, noch Robert Bosch Mitarbeiter.
SHC II mit Funkstick und 64 Geräten (Gen I und II) seit 09.04.2017, Security+, Home+ (incl. Cloud+ und Audio+), praktisch alle Gerätetypen, 3 Kameras (Außen I und II, Innen II), Yale Linus 1 und 2, Hue-Bridge und Home-Assistent. APC-USV für Router und Controller, 10 Automationen.
iPhone 17 Pro und iPad Pro M4 11“ mit iOS 26.2 RC und iPadOS 26.2 RC, HomePod als HomeKit-/Matterzentrale
☝ gerne mitmachen! Info SHC Generation, Smartphone und Betriebssystem hilft häufig bei der Lösung von Problemen. Einfach im Profil bei "Persönliche Informationen" in der "Signatur" eintragen.

JensWenk · ‎27. Oktober 2024

Ich habe beide Varianten im Haus, meine Bilder stammen von der neueren Variante (Seite 5).

Maurice · ‎27. Oktober 2024

Die Kabel für Anschluss 2+3 (braun / grau) werden nach meinem Verständnis bei COM/NO verkabelt

Korrekt.

aber mir ist die Bedeutung nicht klar

COM / NO sind die Anschlüsse des potentialfreien Schließers des Thermostats. Bei Heizbedarf werden diese durch das interne Relais verbunden.

und welches Kabel wo rein kommt

Wenn Du grau auf COM legst und braun auf NO, dann ist es genau wie beim alten Thermostat.

Die beim Bosch-Thermostat vorgesehene Brücke von L auf COM in deinem Fall nicht setzen!

Privater Endanwender, kein Bosch-Mitarbeiter.
SHC II + Funk-Stick mit 38 Geräten + 12 Hue + Home Connect, 130 Automationen, OnePlus 7T mit Android 12

☝ gerne mitmachen! Info SHC Generation, Smartphone und Betriebssystem hilft häufig bei der Lösung von Problemen. Einfach im Profil bei "Persönliche Informationen" in der "Signatur" eintragen.

JensWenk · ‎27. Oktober 2024

vielen Dank!
