Raumthermostat II Anschluss und Stellantrieb Fußbodenheizung

[zynomic]

Hallo,

ich habe ein Problem mit dem Anschluss des Raumthermostat II.

Der Anschluss war bisher wie folgt realisiert.

L = schwarz

N = Braun

N (Ausgang) = Blau

Angeschlossen am Bosch habe ich wie folgt

Schwarz auf L

Braun auf N

Blau auf NO

Brücke in COM und L

Das Thermostat ansich funktioniert, jedoch bleibt meine Fußbodenheizung kalt. Die Stellantriebe tun nix. Hab ich es falsch angeschlossen oder muss ich noch etwas beachten?

Über einen Rat würde ich mich freuen.

[Maurice · Accepted solution]

Der Anschluss am bisherigen Thermostat ergibt so keinen Sinn. Eventuell ist da einfach das Etikett nicht richtig ausgerichtet. Vermutlich war es so:

Sonne (Ausgang) = schwarz

L = braun

N = blau

Dementsprechend dann bei Bosch:

braun auf L

blau auf N

schwarz auf NO

Falls Du es ganz sicher wissen willst: Ins Datenblatt des alten Thermostats schauen.

[zynomic]

Hallo, mir liegt leider kein Datenblatt vor und so richtig finde ich nichts.

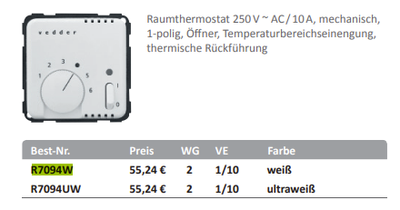

Es handelt sich um Presto Vedder R7094W. Das konnte ich dazu finden, werde aus dem Bild mit dem Schaltplan nicht schlau. Deine Vermutung habe ich noch nicht probiert, erst alles zusammen suchen möchte.

[HH-Olli]

Ich schließe mich der Einschätzung von @Maurice an. Hast du einen Phasenprüfer? Dann könntest du damit mal „braun“ prüfen. Wenn dauerhaft Strom anliegt, ist das dein „L“.

[zynomic]

@Maurice @HH-Olli Vielen Dank für die schnelle Hilfe. Das Anschlussschema wie von Euch beschrieben hat funktioniert.💪
